En el artículo Introducción al NDK de Android se explicaron las nociones básicas del NDK, hoy vamos a ver un ejemplo un poco más complejo en el que aprenderemos a depurar código nativo en aplicaciones Android. La aplicación de ejemplo actuará como servidor esperando conexiones mediante telnet. Cuando un cliente se conecte al dispositivo a través telnet, será posible enviar y recibir mensajes. Así como ejecutar dos comandos, ip_de <dominio>, que devolverá la IP de dicho dominio, y adios, que finalizará la conexión.

El proyecto está disponible para descargar en GitHub. He de decir que el código C usado en el ejemplo es una adaptación de un trozo de código del libro Hacking: The Art of Exploitation, concretamente el ejemplo simple_server.c de la sección 0x425 A simple Server Example.

Dicho esto, empezaremos creando un proyecto en eclipse, y a la actividad principal le añadiremos el siguiente código:

private static final String TAG = "SimpleServer";
    private TextView mTextView;
    private Button mButton;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        mTextView = (TextView) findViewById(R.id.textView2);
    }

    public void onClick(View target) {
        switch (target.getId()) {
            case R.id.button1:

                mTextView.setText("Ejecuta 'telnet <ip> 7890' desde el pc");
                mButton = (Button) findViewById(R.id.button1);
                mButton.setEnabled(false);

                new AsyncTask<Void, Void, String>() {
                    @Override
                    protected String doInBackground(Void... params) {
                        return startTelnetSession();
                    }

                    @Override
                    protected void onPostExecute(String result) {
                        mTextView.setText(result);
                        mButton.setEnabled(true);
                    }
                }.execute();

                break;
            default:
                break;
        }
    }

    public native String startTelnetSession();

    static {
        Log.d(TAG, "libsServer loaded.");
        System.loadLibrary("sServer");
    }
}

Por ahora es bastante sencillo, tenemos un TextView y un Button en la interfaz. Con el primero mostraremos un log de los datos transferidos durante la sesión telnet, y con el botón conectaremos y desconectaremos la sesión. El método

startTelnetSession()

es el que está implementado en C y por ello se declara como

public native String startTelnetSession();

en la Activity.

El hecho de crear un AsyncTask impide que la interfaz gráfica se quede bloqueada durante la conexión telnet, ya que el servidor se ejecuta en un hilo distinto.

Veamos ahora el código C, que implementa el servidor:

#include <jni.h>

#include <android/log.h>

#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <netdb.h>

#include "hacking.h"

#define PORT 7890  // the port users will be connecting to
const char* TAG = "SimpleServer.c";
int command_log_pos = 0;

void
addToLog(char log[], char *new_entry) {
  /* Almacenar todo lo transmitido en la conexión */
  strcpy(log + command_log_pos, new_entry);
  command_log_pos += strlen(new_entry);
}

char*
startServer(void) {
  int sockfd = 0, new_sockfd;  // listen on sock_fd, new connection on new_fd
  struct sockaddr_in host_addr, client_addr;   // my address information
  socklen_t sin_size;
  int recv_length = 1, yes = 1;
  char buffer[1024];
  char command_log[16384];
  command_log_pos = 0;

  __android_log_write(ANDROID_LOG_INFO, TAG, "Iniciando servidor");

  if ((sockfd = socket(PF_INET, SOCK_STREAM, 0)) == -1)
    __android_log_write(ANDROID_LOG_ERROR, TAG, "Fatal en socket");

  if (setsockopt(sockfd, SOL_SOCKET, SO_REUSEADDR, &yes, sizeof(int)) == -1)
    __android_log_write(ANDROID_LOG_ERROR, TAG, "Fatal en setsockopt");

  host_addr.sin_family = AF_INET;       // host byte order
  host_addr.sin_port = htons(PORT);   // short, network byte order
  host_addr.sin_addr.s_addr = INADDR_ANY;  // automatically fill with my IP
  memset(&(host_addr.sin_zero), '\0', 8);  // zero the rest of the struct

  if (bind(sockfd, (struct sockaddr *) &host_addr, sizeof(struct sockaddr))
      == -1)
    __android_log_write(ANDROID_LOG_ERROR, TAG, "Fatal en bind");

  if (listen(sockfd, 5) == -1)
    __android_log_write(ANDROID_LOG_ERROR, TAG, "fatal en listen");

  while (1) {    // Accept loop
    sin_size = sizeof(struct sockaddr_in);
    new_sockfd = accept(sockfd, (struct sockaddr *) &client_addr, &sin_size);
    if (new_sockfd == -1)
      __android_log_write(ANDROID_LOG_ERROR, TAG, "Fatal en accpct");

    __android_log_print(ANDROID_LOG_INFO, TAG,
                        "server: conexión de %s en puerto %d\n",
                        inet_ntoa(client_addr.sin_addr),
                        ntohs(client_addr.sin_port));

    send(new_sockfd, "Bienvenido!\n", 12, 0);
    recv_length = recv(new_sockfd, &buffer, 1024, 0);

    while (recv_length > 0) {
      buffer[recv_length] = 0;
      addToLog(command_log, buffer);

      if (strncasecmp(buffer, "adios", 5) == 0) {
        send(new_sockfd, "Adios!\n", 7, 0);
        __android_log_print(ANDROID_LOG_INFO, TAG,
                            "Conexión finalizada con %s:%d",
                            inet_ntoa(client_addr.sin_addr),
                            ntohs(client_addr.sin_port));
        close(new_sockfd);
        close(sockfd);
        return command_log;
      } else if (strncasecmp(buffer, "ip_de ", 6) == 0) {
        struct hostent *host_info;
        struct in_addr *address;
        char *url = buffer + 6;  // quito ip_de

        memset(url + (strlen(url) - 2), '\0', 2);  // quito \r\n
        host_info = gethostbyname(url);

        if (host_info == NULL) {
          __android_log_print(ANDROID_LOG_WARN, TAG, "Couldn't lookup %s\n",
                              url);
          char *fail = "No se pudo resolver el nombre de dominio de ";
          char *errorMessage = (char*) ec_malloc(strlen(url) + strlen(fail));
          memset(errorMessage, '\0', strlen(errorMessage));

          strcat(errorMessage, fail);
          strcat(errorMessage, url);
          strcat(errorMessage, "\n");

          addToLog(command_log, errorMessage);
          send(new_sockfd, errorMessage, strlen(errorMessage), 0);
          //free(errorMessage);
        } else {
          address = (struct in_addr *) (host_info->h_addr);
          __android_log_print(ANDROID_LOG_INFO, TAG, "%s has address %s \n",
                              host_info->h_name, inet_ntoa(*address));
          char *host = strcat(url, " has address ");
          strcat(host, inet_ntoa(*address));
          addToLog(command_log, strcat(host, "\n"));
          send(new_sockfd, host, strlen(host), 0);
        }
      }
      __android_log_print(ANDROID_LOG_INFO, TAG,
                          "Recibidos %d bytes mensaje: %s", recv_length,
                          buffer);
      recv_length = recv(new_sockfd, &buffer, 1024, 0);
    }
    close(new_sockfd);
    close(sockfd);
    __android_log_write(ANDROID_LOG_INFO, TAG, "closed");

  }
  return 0;
}

jstring
Java_com_elbauldelprogramador_simpleserver_MainActivity_startTelnetSession(
    JNIEnv* env, jobject thiz) {
  char *bf = startServer();
  return (*env)->NewStringUTF(env, bf);
}

Consta de 3 métodos,

jstring Java_com_elbauldelprogramador_simpleserver_MainActivity_startTelnetSession()

que será llamado desde la activity principal y simplemente llama al método

char *startServer()

que ejecuta el servidor esperando a que devuelva un log de los datos transmitidos durante la conexión. Una vez finalizada, el método startTelnetSession devuelve el log al código Java para mostrarlo en pantalla. Por último la función

void addToLog()

es la encargada de realizar el registro de todos los mensajes enviados durante la sesión telnet.

Ya está todo listo, falta crear el Android.mk como sigue:

LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)

LOCAL_MODULE    := sServer
LOCAL_SRC_FILES := sServer.c
LOCAL_LDLIBS := -llog

include $(BUILD_SHARED_LIBRARY)

La línea

LOCAL_LDLIBS := -llog

enlaza la librería que permite imprimir mensajes de log al logcat desde C/C++ usando las funciones

__android_log_print()
__android_log_write()

La diferencia entre ellas está en que la primera permite que formateemos la cadena de texto de forma similar a la función printf. Estas funciones están declaradas en /CARPETA-NDK/platforms/android-14/arch-arm/usr/include/android/log.h:

/*
 * Send a simple string to the log.
 */
int __android_log_write(int prio, const char *tag, const char *text);
/*
 * Send a formatted string to the log, used like printf(fmt,...)
 */
int __android_log_print(int prio, const char *tag,  const char *fmt, ...)
#if defined(__GNUC__)
    __attribute__ ((format(printf, 3, 4)))
#endif
    ;

La prioridad del log (Equivalente en java a Log.d, Log.e, Log.w etc) se establece mediante la siguiente enumeración:

/*
 * Android log priority values, in ascending priority order.
 */
typedef enum android_LogPriority {
    ANDROID_LOG_UNKNOWN = 0,
    ANDROID_LOG_DEFAULT,    /* only for SetMinPriority() */
    ANDROID_LOG_VERBOSE,
    ANDROID_LOG_DEBUG,
    ANDROID_LOG_INFO,
    ANDROID_LOG_WARN,
    ANDROID_LOG_ERROR,
    ANDROID_LOG_FATAL,
    ANDROID_LOG_SILENT,     /* only for SetMinPriority(); must be last */
} android_LogPriority;

Compilando la aplicación con ndk-build

Nos situamos en el directorio del proyecto y ejecutamos:

ndk-build && ant debug && adb install -r bin/MainActivity-debug.apk

Si todo está bien, la aplicación deberá estar instalada en el dispositivo.

Depurando la aplicación con ndk-gdb

El comando para iniciar el depurador es

ndk-gdb --start --verbose

que automáticamente iniciará la aplicación en el dispositivo y nos mostrará el prompt de gdb en el pc. Llegados a este punto, debemos situar un breakpoint en el lugar deseado, por ejemplo en la función addToLog, en la línea 21. Establecemos el breakpoint y dejamos que la aplicación sigua ejecutándose:

(gdb) b 21
Breakpoint 1 at 0x4f023160: file jni/sServer.c, line 21.
(gdb) c
Continuing

Pulsamos el botón Conectar en el móvil y abrimos un terminal para conectamos a nuestro dipositivo mediante telnet:

$ telnet 192.168.1.34 7890
Trying 192.168.1.34...
Connected to 192.168.1.34.
Escape character is '^]'.
Bienvenido!

Intentamos averiguar la dirección IP de algunas webs:

ip_de elbauldelprogramador.com

Al pulsar enter, se detiene la ejecución del programa debido al breakpoint en la línea 21

Breakpoint 1, addToLog (log=0x54b38c1c "", new_entry=0x54b3881c "ip_de elbauldelprogramador.com\r\n") at jni/sServer.c:21
21   addToLog(char log[], char *new_entry) {
(gdb)

GDB espera a que le demos instrucciones, examinamos el contenido de los parámetros de la función addToLog:

(gdb) x /s log
0x54b38c1c:     ""
(gdb) x /s new_entry
0x54b3881c:  "ip_de elbauldelprogramador.com\r\n"
(gdb) s
23      strcpy(log + command_log_pos, new_entry);
(gdb) display /s log
1: x/s log  0x54b38c1c:  ""
(gdb) display /s new_entry
2: x/s new_entry  0x54b3881c:  "ip_de elbauldelprogramador.com\r\n"
(gdb) s
24      command_log_pos += strlen(new_entry);
2: x/s new_entry  0x54b3881c:     "ip_de elbauldelprogramador.com\r\n"
1: x/s log  0x54b38c1c:   "ip_de elbauldelprogramador.com\r\n"
(gdb)
25 }
2: x/s new_entry  0x54b3881c:   "ip_de elbauldelprogramador.com\r\n"
1: x/s log  0x54b38c1c:   "ip_de elbauldelprogramador.com\r\n"
(gdb)

Como vemos simplemente se ha copiado el comando ejecutado a un buffer que llevará el registro de datos transmitidos en la sesión telnet. Continuamos la ejecución del programa:

(gdb) c
Continuing.

Breakpoint 1, addToLog (log=0x54b38c1c "ip_de elbauldelprogramador.com\r\n", new_entry=0x54b38822 "elbauldelprogramador.com has address 5.39.89.44\n")
    at jni/sServer.c:21
21 addToLog(char log[], char *new_entry) {
2: x/s new_entry  0x54b38822:     "elbauldelprogramador.com has address 5.39.89.44\n"
1: x/s log  0x54b38c1c:     "ip_de elbauldelprogramador.com\r\n"

y vuelve a saltar el breakpoint, esta vez con la respuesta del comando informándonos de cual es la dirección ip del dominio introducido. Al salir de la función, el buffer de log contendrá la cadena: “ip_de elbauldelprogramador.com\r\nelbauldelprogramador.com has address 5.39.89.44\n”

Por último continuemos la ejecución y escribimos unos cuantos comandos más:

ip_de gooip_de google.com
google.com has address 173.194.41.226
ip_de elbauldelprogramador.org
No se pudo resolver el nombre de dominio de elbauldelprogramador.org
google.com has address 173.194.41.226
ip_de elbauldelprogramador.org
No se pudo resolver el nombre de dominio de elbauldelprogramador.org
adios

Con el comando adios terminamos la sesión, y el buffer ha registrado toda la comunicación y contiene:

(gdb) x /2s command_log
0x54b38c1c:     "ip_de elbauldelprogramador.com\r\nelbauldelprogramador.com has address 5.39.89.44\nip_de google.com\r\ngoogle.com has address 173.194.41.226\nip_de elbauldelprogramador.org\r\nNo se pudo resolver el nombre de"...
0x54b38ce4:    " dominio de elbauldelprogramador.org\nadios\r\n"

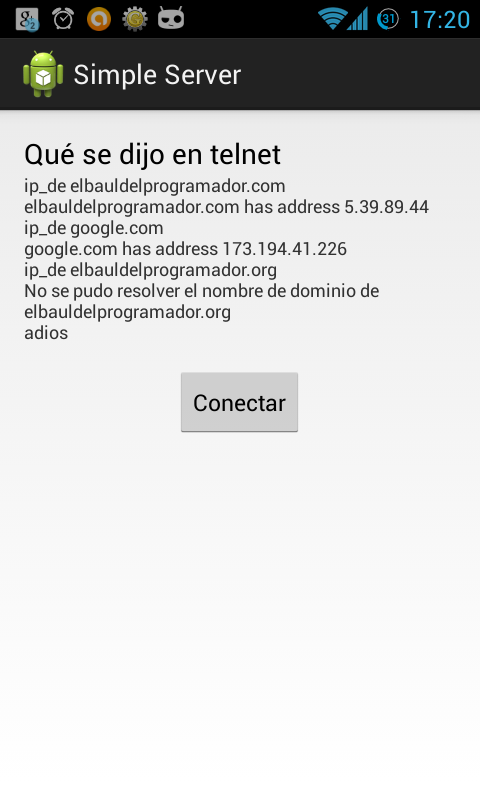

y se muestra en la pantalla del dispositivo:

Con esto concluye el artículo, espero que haya sido de utilidad.
